膨脹接頭 & 伸縮風管

首頁 > 產品介紹Product > 膨脹接頭 > 膨脹接頭 & 伸縮風管

產品說明

膨脹接頭經常使用在風車之出入口，設備與管線之銜接處，主要用來吸收管線因高溫所產生熱漲冷縮之變位量，風車產生之震動，配管產生之偏移。

膨脹接頭之材質

  1. 外層材料設計選用耐候性佳、氣密之材料如: Tci 1260、Tci 14-7、Tci 604 及下列所述之
名稱 厚度(mm) 溫度
1.SILICONE COATED GLASS FABRIC CLOTH 0.4 ~ 2.0 260℃
2.NEOPENE COATED GLASS FABRIC CLOTH 0.8 220℃
3.VITON COATED GLASS FABRIC CLOTH 0.5 ~ 6.0 260℃
4.PTFE COATED GLASS FABRIC CLOTH 0.13 ~ 0.9 260℃
5.PTFE FOIL 0.2 ~ 1.0 260℃
6.LFP + PTFE COATED GLASS FABRIC CLOTH 0.5 ~ 1.2 316℃
7.PTFE FLM + PTFE COATED GLASS FABRIC CLOTH 1.0 ~ 1.32 300 ~ 343℃
8.ALUMINIZED COATED GLASS FABRIC CLOTH 0.5 ~ 1.5 260℃
9.ALUMINIZED COATED KEVLAR CLOTH 0.8 260℃
  1. 內層材料通常選用韌性佳或耐溫之材料: KEVLAR CLOTH、陶瓷夾鋼絲布、純矽布或玻璃纖維布
名稱 厚度(mm) 溫度
10.KEVLAR CLOTH 0.8 350℃
11.GLASS FABRIC CLOTH 0.8 ~ 3.0 593℃
12.GLASS FABRIC WITH SUS304 WIRE CLOTH 1.5 ~ 2.0 593℃
13.LIQUID ALUMINIZED COATED GLASS FABRIC CLOTH WITH SUS304 WIRE CLOTH 1.5 ~ 2.0 593℃
14.MICA COATED GLASS FABRIC CLOTH 0.8 ~ 3.0 1093℃
15.CERAMIC FABRIC WITH INCONEL WIRE CLOTH 2.0 ~ 3.0 1260℃
16.SILICA CLOTH 0.7 ~ 2.3 1600℃
17.SUS304 WIRE MESH 0.19 ~ 0.37 600℃
18.SUS316 WIRE MESH 0.19 ~ 0.37 700℃
19.INCONEL WIRE MESH 0.19 ~ 0.37 1100℃
  1. 斷熱層以耐高溫材料為主，並以厚度來達到阻斷溫度傳遞之效果常用有:岩棉、玻璃纖維、陶瓷纖維
名稱 厚度(mm) 溫度
20.ROCKWOOL FELT 25 ~ 100 650℃
21.GLASS FABRIC CLOTH 6 ~ 25 700℃
22.CERAMIC FABRIC FELT 6 ~ 50 1260℃

產品圖片

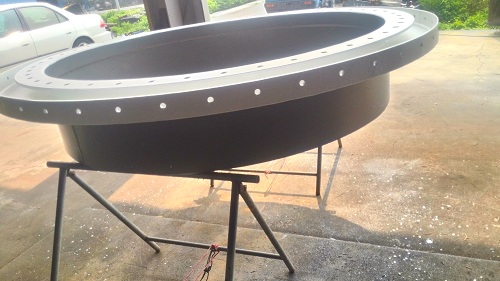

  1. 鐵件

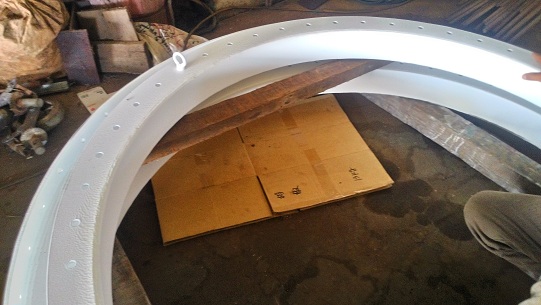

  1. 內襯

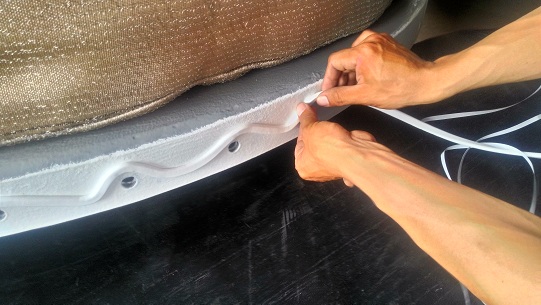

  1. 法蘭墊片

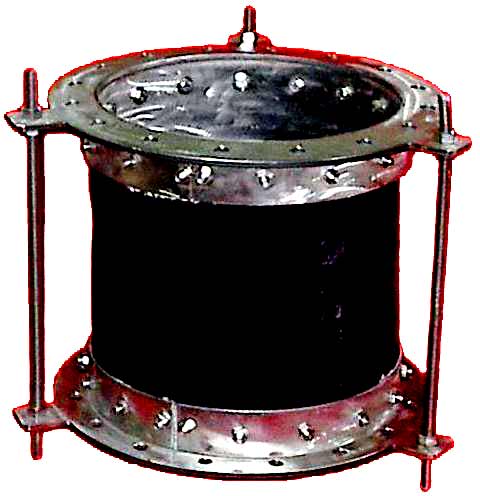

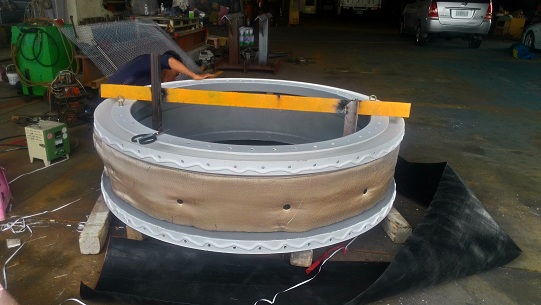

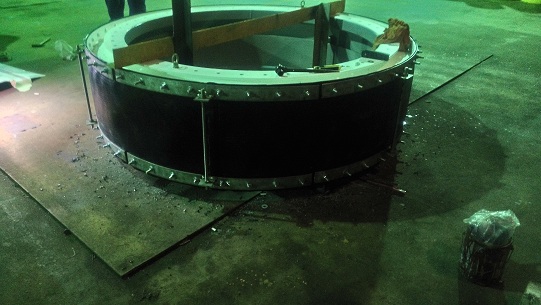

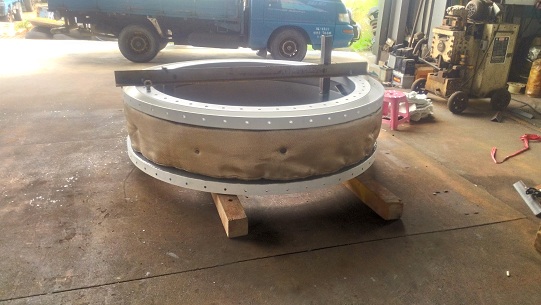

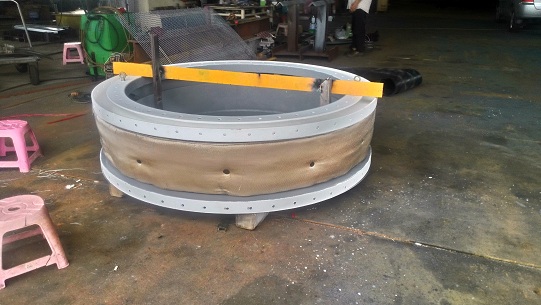

  1. 成品圖片

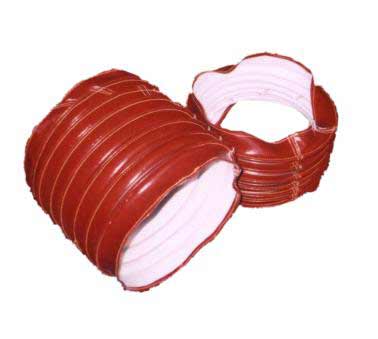

  1. 產品圖片

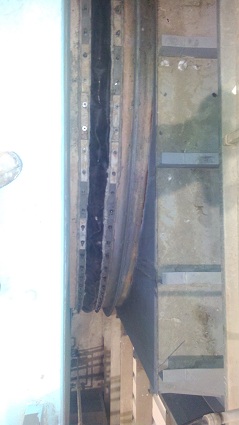

  1. 實際安裝圖
  1. 工廠實積
